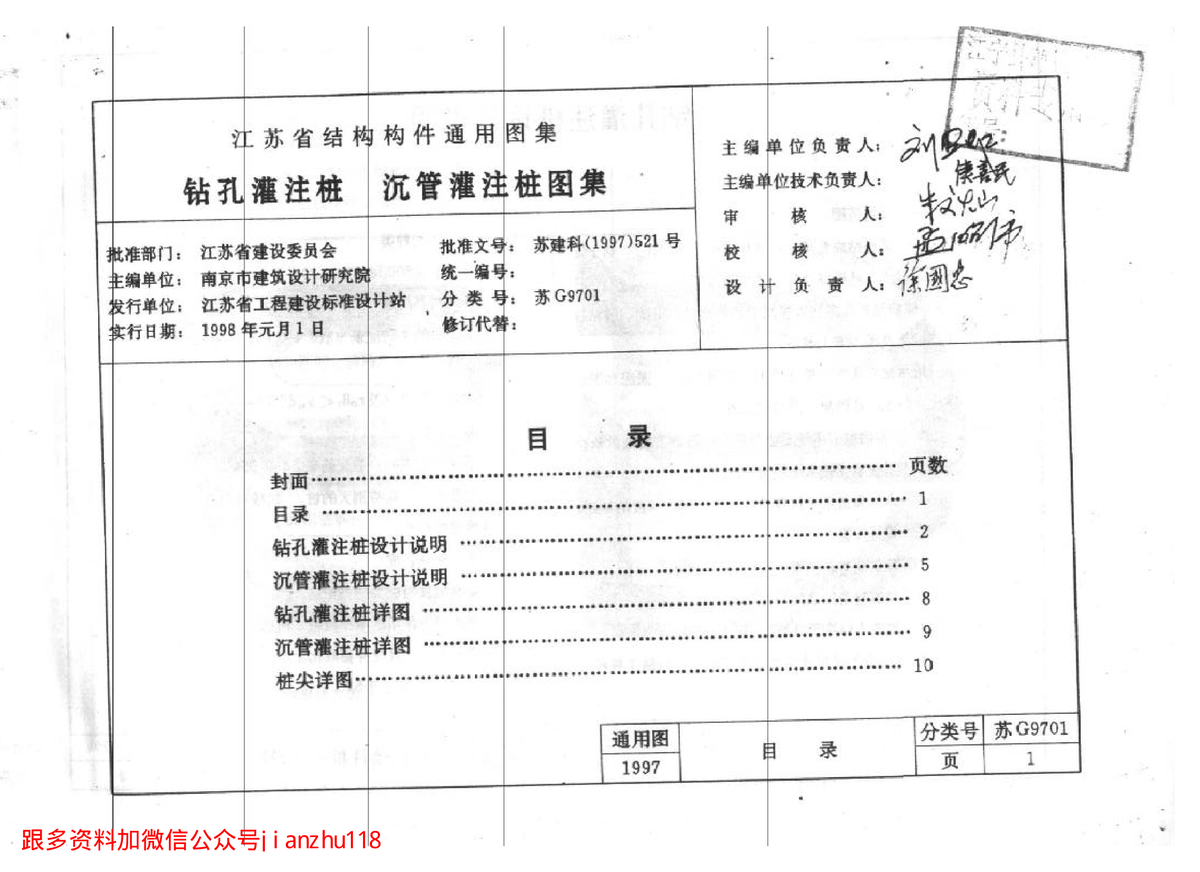

苏G9701 钻孔灌注桩沉管灌注桩图集

《苏G9701 钻孔灌注桩沉管灌注桩图集》是江苏省地方标准设计图集，适用于江苏省建筑工程中钻孔灌注桩与沉管灌注桩的设计选用与施工。图集对灌注桩的桩型、构造与施工工艺作出了系统规定，内容包括桩径桩长系列、桩身混凝土强度与配筋、钢筋笼制作与安装、桩尖桩靴构造、桩与承台连接、桩顶处理、单桩承载力确定、成孔成桩质量控制、泥浆护壁与清孔、水下混凝土灌注、沉管灌注与复打以及桩基检测与验收要求等。图集按照不同

《苏G9701 钻孔灌注桩沉管灌注桩图集》是江苏省地方标准设计图集，适用于江苏省建筑工程中钻孔灌注桩与沉管灌注桩的设计选用与施工。图集对灌注桩的桩型、构造与施工工艺作出了系统规定，内容包括桩径桩长系列、桩身混凝土强度与配筋、钢筋笼制作与安装、桩尖桩靴构造、桩与承台连接、桩顶处理、单桩承载力确定、成孔成桩质量控制、泥浆护壁与清孔、水下混凝土灌注、沉管灌注与复打以及桩基检测与验收要求等。图集按照不同地质条件与荷载提供了灌注桩的构造详图与选用表，并对施工过程中的垂直度、沉渣厚度与混凝土充盈系数控制提出了要求。本图集是江苏省灌注桩基础工程设计与施工的重要技术依据。本图集为江苏省标准设计图集苏G9701，是钻孔与沉管灌注桩的通用专项图集。图集对两种灌注桩的构造进行了系统整理，给出了桩身配筋、钢筋笼、桩尖、桩头与承台连接等标准详图，并对钻孔灌注桩的成孔工艺、水下混凝土灌注与桩身完整性检测，以及沉管灌注桩的沉管拔管、复打工艺与质量检查作出了规定。图集同时明确了桩位偏差、桩身垂直度、桩顶标高等施工允许偏差与验收标准。该图集适用于江苏省建筑基础设计、施工与监理人员，对规范灌注桩设计施工、保证桩基安全具有实用价值。
