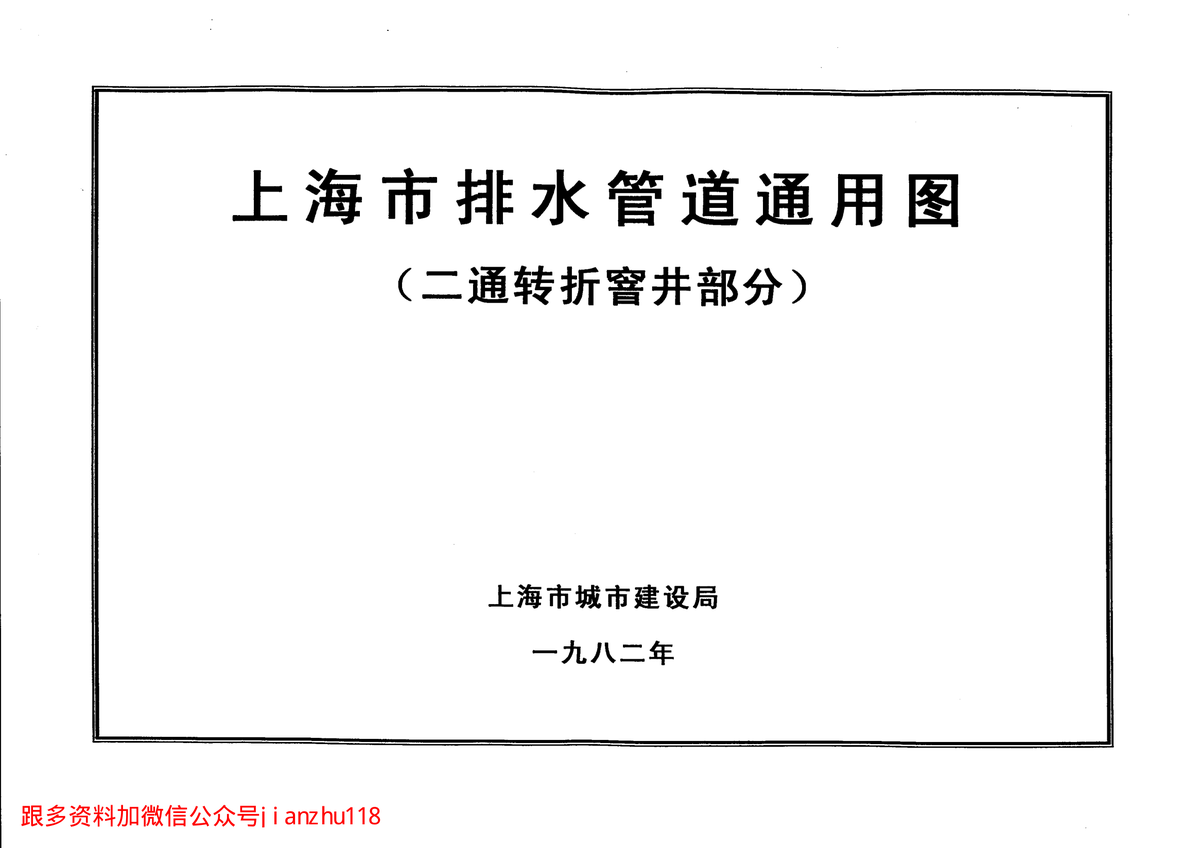

上海市排水管道通用图(二通转折窨井部分)

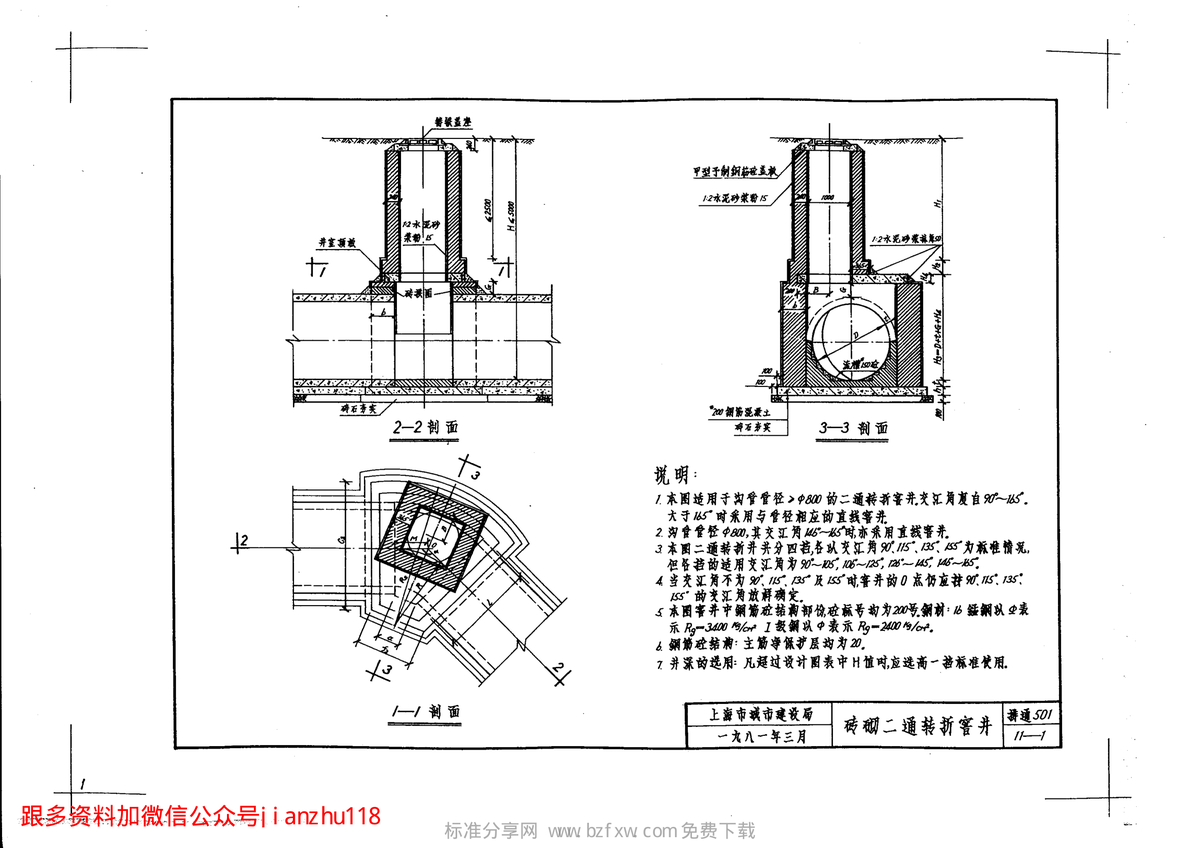

《上海市排水管道通用图(二通转折窨井部分)》是上海市排水管道通用设计图集的分册，适用于上海市城镇排水管道工程中转折井、交汇井等窨井构筑物的标准设计与施工。本分册以二通转折窨井为对象，系统给出了转折角度、井室平面尺寸与竖向尺寸、流槽形式、井壁与井底构造、盖板与井筒做法、踏步及井盖安装等标准详图，并针对不同管径组合与转折条件给出了相应的选用表。图集对井室砌筑与现浇做法、抹面防水、基础处理及回填要求作出

《上海市排水管道通用图(二通转折窨井部分)》是上海市排水管道通用设计图集的分册，适用于上海市城镇排水管道工程中转折井、交汇井等窨井构筑物的标准设计与施工。本分册以二通转折窨井为对象，系统给出了转折角度、井室平面尺寸与竖向尺寸、流槽形式、井壁与井底构造、盖板与井筒做法、踏步及井盖安装等标准详图，并针对不同管径组合与转折条件给出了相应的选用表。图集对井室砌筑与现浇做法、抹面防水、基础处理及回填要求作出了明确规定，各节点均以详图表达，便于设计人员直接选用、施工人员按图作业。本图集是上海市排水管道窨井标准化建设的重要技术资料，对保证窨井结构安全、水流顺畅与检修方便具有指导意义。本图集为上海市排水管道通用图分册，重点内容是二通转折窨井的标准构造做法。图集按照排水管道转折处的过流要求，对窨井平面布置、流槽转弯半径、井底跌水处理、井室与井筒尺寸进行了标准化规定，并给出了不同管径、不同转角条件下的井室选用参数。构造做法涵盖井基础、井壁、井盖座、踏步及内外抹面等，兼顾结构强度、防水性能与施工便捷性。图集还明确了窨井的砌筑材料、砂浆等级、盖板配筋与回填土压实要求，为施工质量验收提供了依据。该分册适用于上海市排水管道工程的新建与改造，为设计、施工与养护单位提供了统一的节点标准，对提高窨井工程质量与运行可靠性具有实用价值。
