《陕09N3管道及设备绝热防腐》是陕西省09系列暖通图集的组成部分，适用于陕西省各类民用与公共建筑暖通空调系统中管道及设备绝热与防腐工程的设计选用与施工。图集系统给出了各类绝热材料的性能指标与选用要求，对管道、风管及设备的绝热层厚度确定、绝热结构与防潮层做法、绝热层接缝与固定节点以及管道和设备表面除锈、涂漆等防腐处理做法进行了详细绘制，并给出了不同介质温度和管径条件下的绝热厚度选用表。图集构造做法规范、数据齐全，既可供暖通设计人员在管道及设备绝热防腐设计中选用并绘制详图，也可供施工人员进行绝热防腐施工和质量验收，是陕西省暖通管道及设备绝热防腐工程常用的标准设计图集。

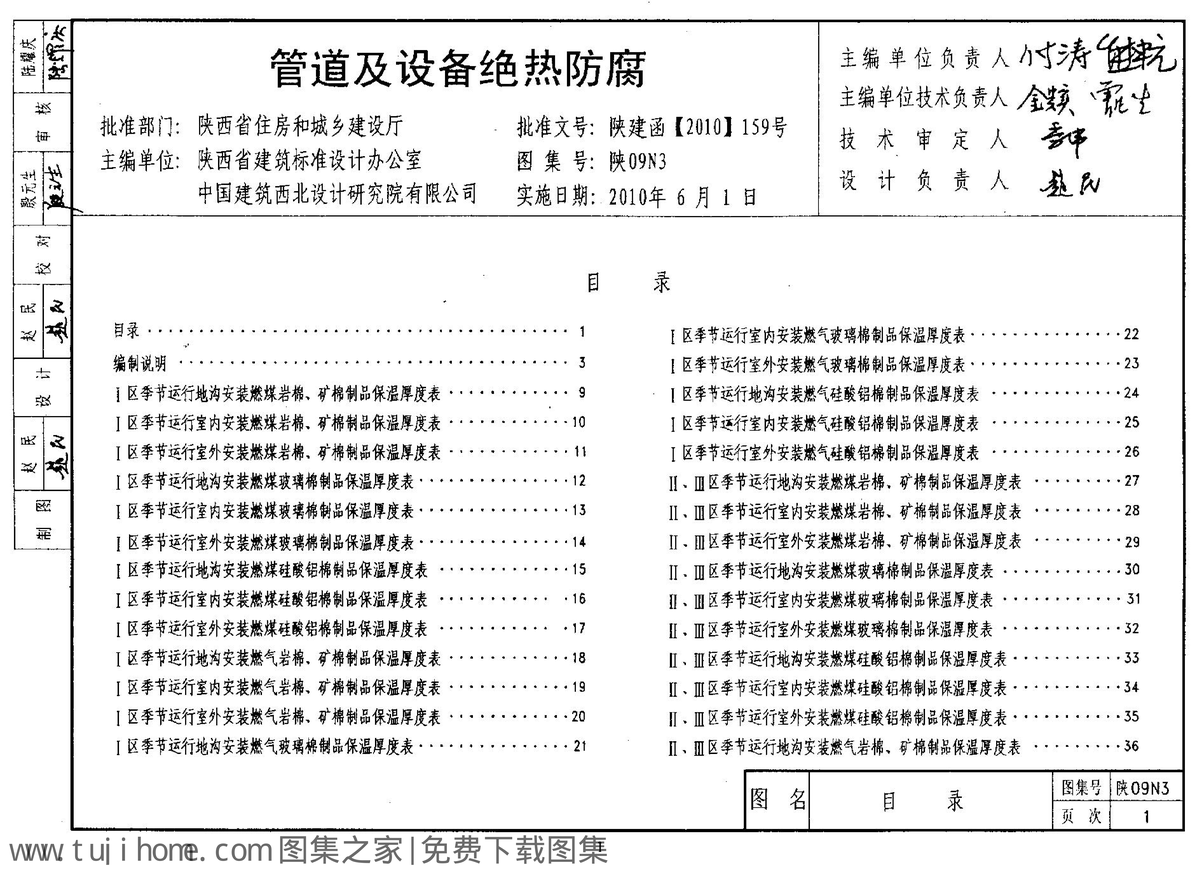

陕09N3 管道及设备绝热防腐 09系列暖通图集
