《辽2007J802-4 住宅厨房、卫生间防火型变压式排气道》是辽宁省建筑标准设计图集，编号J802-4，2007年批准发布。本图集专门针对具有防火功能的变压式集中排气道系统进行了全面系统的技术规定。变压式排气道基于文丘里效应设计，通过在排风道内设置渐缩渐扩的文丘里管段，利用气流速度与截面面积的反比关系，在用户排风口接入处形成局部负压区，增强排风抽力、防止各层之间串气和倒灌。与自然逆止式相比，变压
《辽2007J802-4 住宅厨房、卫生间防火型变压式排气道》是辽宁省建筑标准设计图集，编号J802-4，2007年批准发布。本图集专门针对具有防火功能的变压式集中排气道系统进行了全面系统的技术规定。变压式排气道基于文丘里效应设计，通过在排风道内设置渐缩渐扩的文丘里管段，利用气流速度与截面面积的反比关系，在用户排风口接入处形成局部负压区，增强排风抽力、防止各层之间串气和倒灌。与自然逆止式相比，变压式排气道不依赖机械止逆阀，减少了阀门堵塞和老化失效风险。防火设计是本图集的核心内容：排气道材料采用不燃材料（耐火极限不低于1.0小时）；在穿越楼板处设置防火隔离带；在接入厨房油烟时增设防火阀（动作温度150℃）；排气道与可燃装修材料之间保持防火间距。

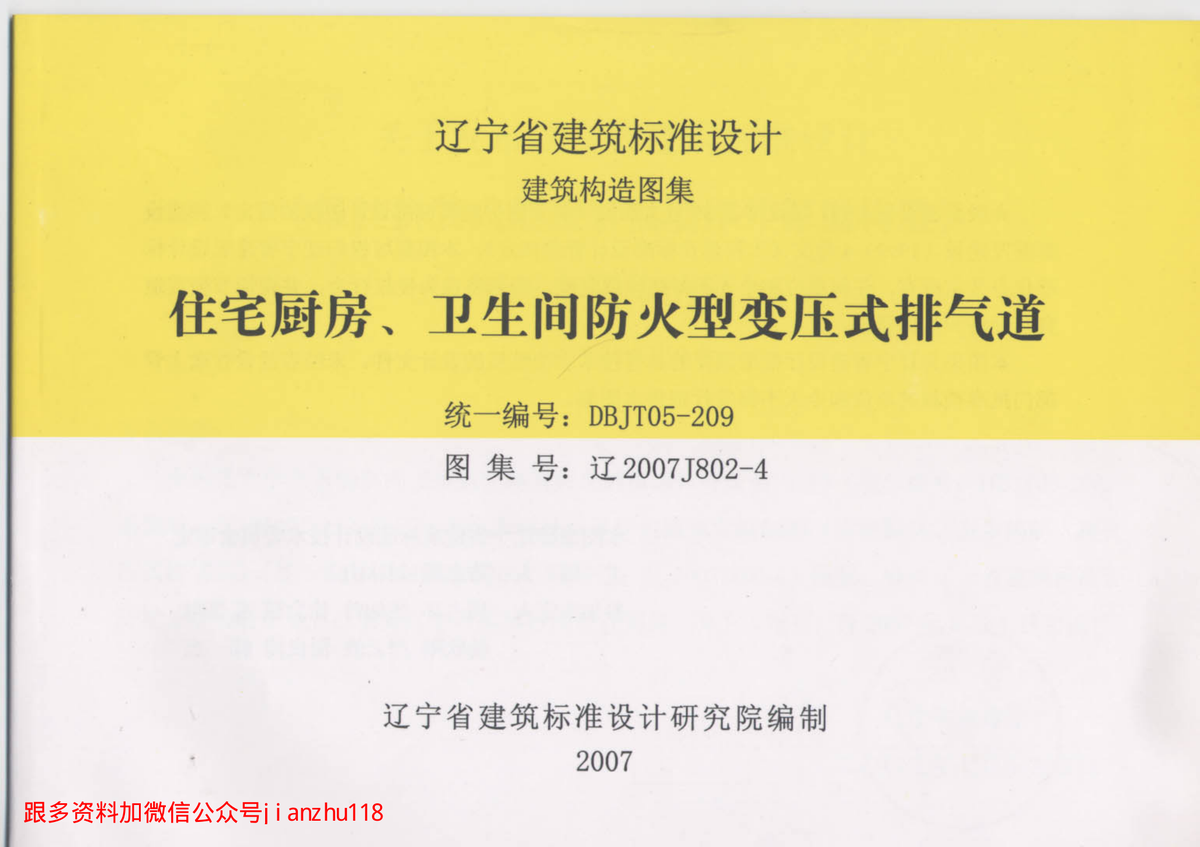

辽2007J802-4 住宅厨房、卫生间防火型变压式排气道
