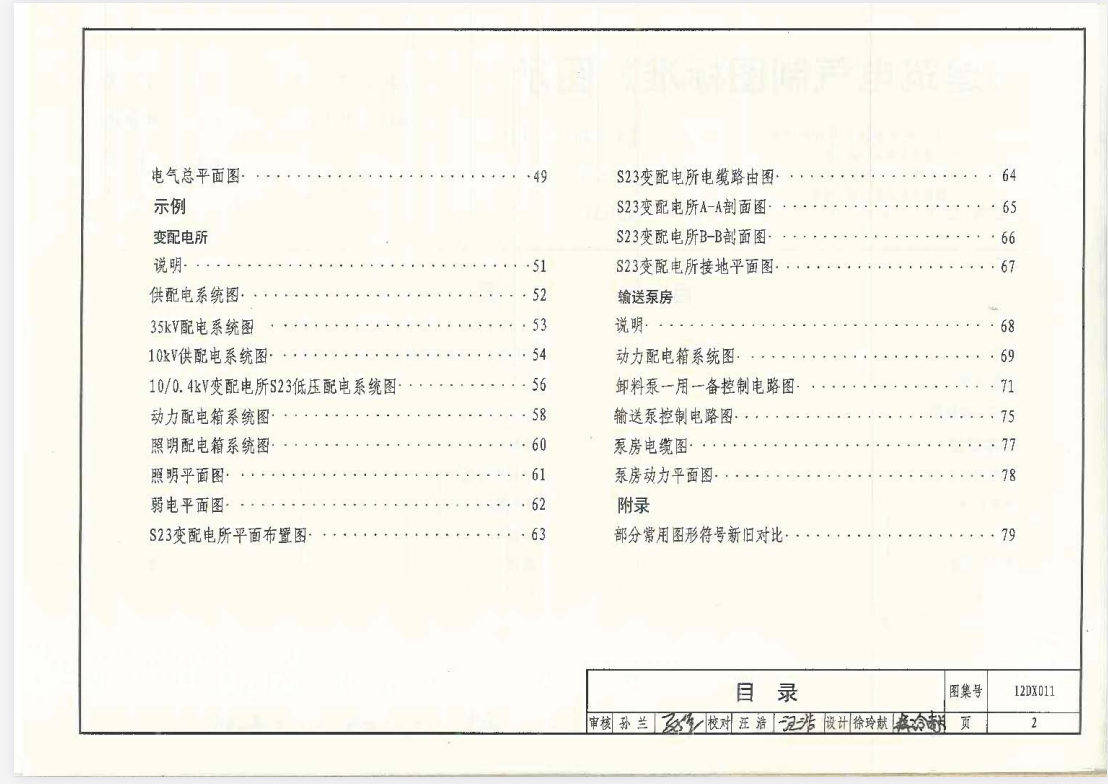

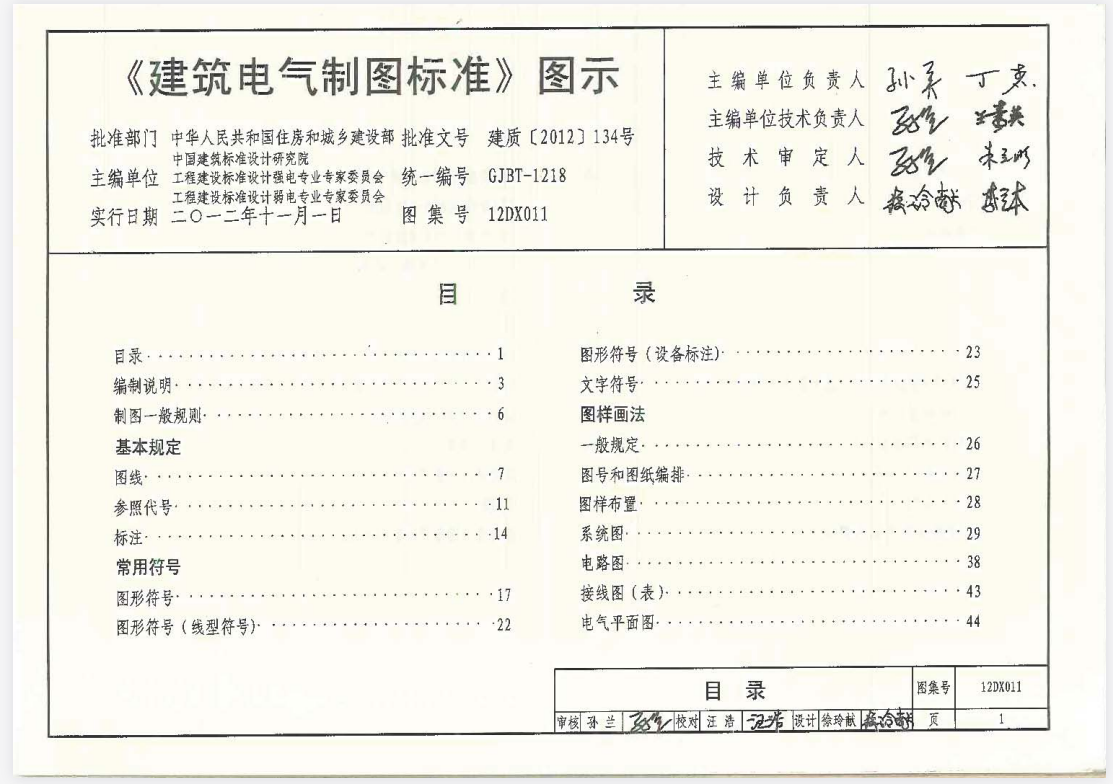

12DX011《建筑电气制图标准》图示，依据GB/T 50786-2012编制，统一编号GJBT-1218。适用于新建、改建、扩建的民用与一般工业建筑电气设计各阶段的设计图、竣工图、通用设计图、标准设计图等设计文件。图集分为两大部分：第一部分为《建筑电气制图标准》条文解释图示，以条文编排顺序，用图示和文字说明对基本规定、常用符号、图样画法等进行逐条解释；第二部分为工程示例，以变配电所及输送泵房施工图为例，涵盖供配电系统图、35kV/10kV配电系统图、低压配电系统图、动力/照明配电箱系统图、照明/弱电平面图、变配电所平剖面及接地平面图、泵房动力平面及控制电路图等。附录提供部分常用图形符号新旧对比。是电气设计人员正确理解和掌握制图标准的必备工具。
12DX011《建筑电气制图标准》图示
